Asosiy tamoyillar va tarkibiy farqlar
tur |
Yadro printsiplari |
Tarkibiy xususiyatlar |

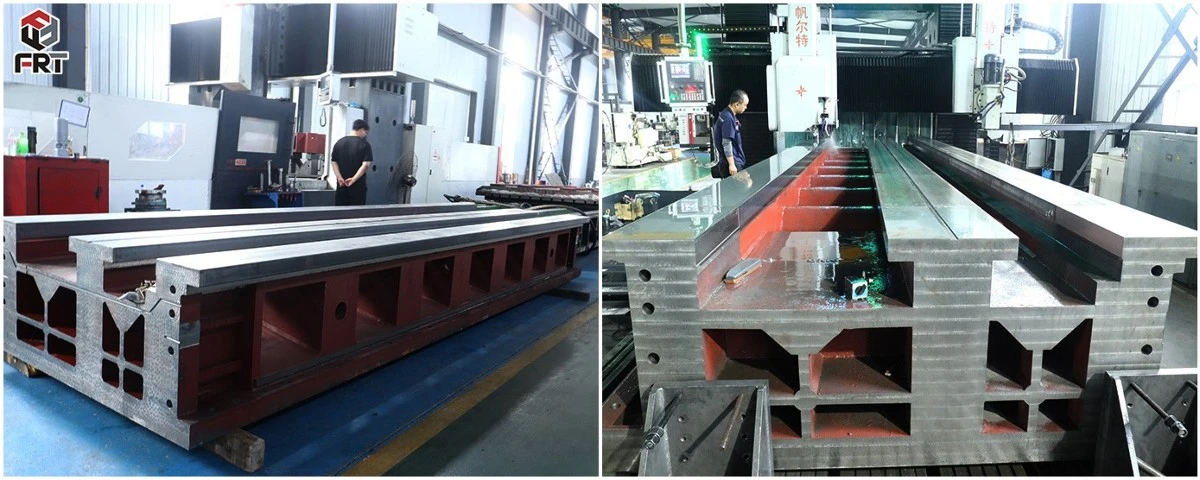

Qattiq temir yo'l |
Tinglama ishqalanishiga asoslanib: harakatlanuvchi qismlar qo'llanma yuzasi bilan to'g'ridan-to'g'ri aloqa qilishda, va ishqalanish moyil yog'li plyonka nisbatan kamayadi ("sirt kontaktiga tegishli"). |
Odatda quyma temirni (ht300 kabi) yoki hidoyatli hidoyat sirtqi, er osti va parchalanishi mumkin. |

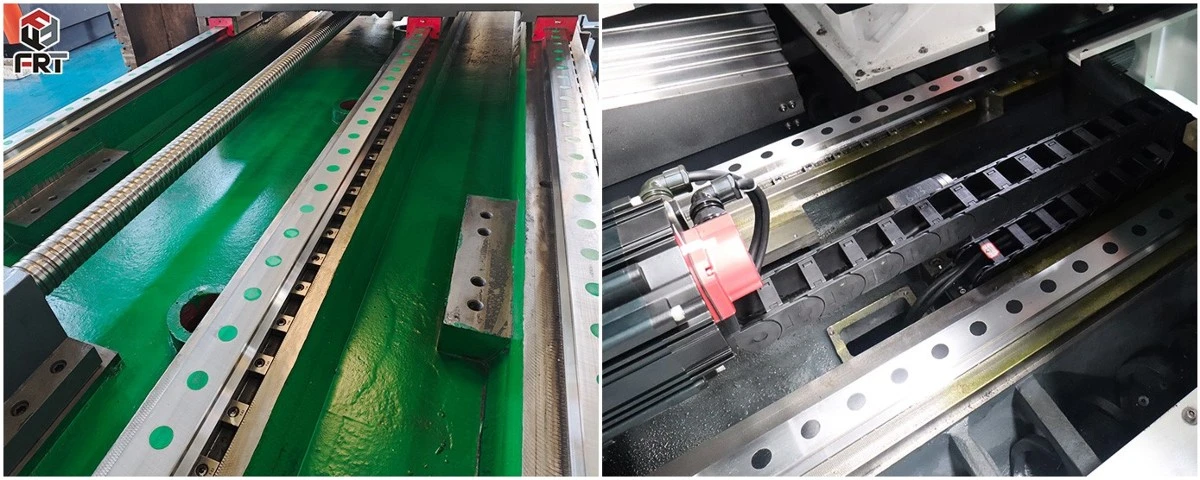

Chiziqli qo'llanmalar |
Rollingga qarshi kurashish: harakatlanuvchi qismlar va hidoyatli relslar po'lat sharlar / roliklar orqali aylanib yurgan kontaktlar va jimjitlik koeffitsienti ("nuqta / chiziqqa tegishli"). |
Uch qismdan iborat standart modul tuzilishi:
- Wide rels (karavotga mahkamlangan, sirt qotib qolgan)
- slayder (harakatlanuvchi qismida, temirli to'plar / roliklar va aylanma kanallarda o'rnatilgan harakatlanuvchi qismga o'rnatildi)
- qafas (po'lat sharlar to'qnashuvi va silliq muomalaga rioya qilishiga yo'l qo'ymaslik uchun) |
Asosiy ish ko'rsatkichlarini taqqoslash
Kontrast o'lchamlari |
Qattiq temir yo'l (tilli hidli temir yo'l) |
Chiziqli qo'llanmalar (aylanib yuruvchi qo'llanmalar) |
Yakunida |
Ishqalanish koeffitsienti |
Kattaroq (taxminan 0,1 ~ 0,3, quruq ishqalanishda yuqori) |
Juda kichik (taxminan 0,002 ~ 0.005) |
Chiziqli relslarning ishqalanish qattiq relslardan ancha past, kamroq energiya sarflashni osonlashtiradigan va iste'mol qilishni boshlashdan ancha past. |
Harakat aniqligi |
1. Yuqori statik aniqlik (qirqishdan keyin mukammal tekislik va parallelizm);
2. Dinamik aniqlik osonlikcha ishqalanish bilan ta'sir qiladi ("sudraluvchi" past tezlikda paydo bo'lishi mumkin) |
1. Yuqori dinamik aniqlik (siljishsiz siljishning ishqalanishi, joylashtirish aniqligi ± 0,001mmga etib borishi mumkin);
2. Statik aniqlik ishlab chiqarish jarayoniga bog'liq (standart ishlab chiqarish, yaxshi izchil) |
Chiziqli qo'llanmalar yuqori - tezligi va yuqori - aniqlikdagi va aniq qayta ishlash stsenariylari (masalan, shakllar va aniq qismlar). |
Tezlik va tezlash |
Past tezlik (odatda 15 m / min dan kam) va kichik tezlashtirish (0,5g dan kam yoki unga teng) |
Yuqori tezlik (60 m / undan katta), yuqori tezlashish (2G dan kam) |
Yuqori - samaradorlik, yuqori - tezlikda ishlov berish (avtomobil qismlarini ommaviy ishlab chiqarish kabi) |
yuklash hajmi |
1.Restrong / Orqaga ko'tariladigan yukning quvvatini (sirt bilan aloqa qilish, {{- rulman zonasi);
2. Og'ir kesish uchun mos (masalan, katta kastinglar va kechirish kabi) |
1. O'rta yuk sig'imi (nuqta / liniya bilan aloqa, katta mahalliy stress);
2. O'rta va engil kesish uchun javob bering (masalan, alyuminiy qotishish va plastmassalarni qayta ishlash) |
Og'ir kesish va katta ish materiallarini qayta ishlash uchun qattiq relslarni tanlang |
Qarshilik va hayotni kiying |
1. Qo'rqinchli temir yo'l sirkasi qisilgandan keyin og'irligi (HRC50 ~ 60), ammo silliq ishqalanish tufayli kiyish juda oson;
2. Uzoq vaqt - atamadan foydalangandan keyin aniqlik tez pasayadi va muntazam ravishda qirib tashlashni talab qiladi |
1. Massasi va roliklar yuqori karbonat xromidan (Suj2) yuqori qattiqlik bilan (HRC60 ~ 65) yuqori bo'lgan;
2 |
Uzoq - atama uzluksiz operatsiya va texnik talablar |
Ta'minot narxi |
1.Hammaning yopishqoqligi bo'yicha qo'llanma temir moyi muntazam ravishda qo'shilishi kerak (kiyish va zangning oldini olish uchun);
2. Sarfirdan keyin professional qirqish va ta'mirlash lozim va vaqt sarf-xarajatlari va vaqt sarf-xarajatlari. |
1. Faqat past - yopishqoqlik yog '(yoki avtomatik moylash tizimi) muntazam ravishda qo'shilishi kerak;
2. Modulyod dizayni, slayder to'g'ridan-to'g'ri kiyilgandan keyin almashtirilishi mumkin |
Chiziqli temir yo'l xizmatlari yanada qulay va uzoq vaqt - atama narxi past |

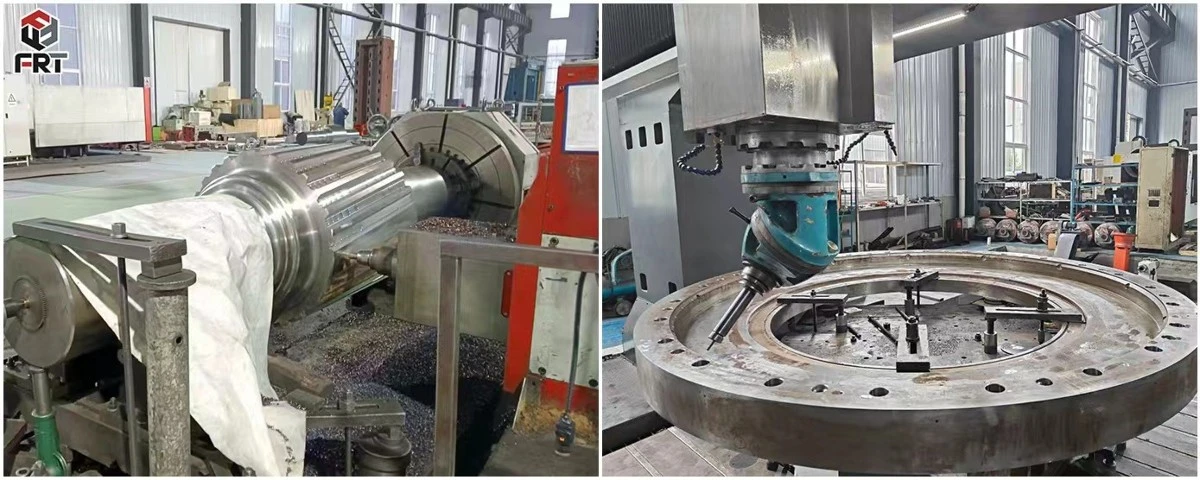

Qo'llaniladigan stsenariylardagi farqlar
Kontrast o'lchamlari |
Qattiq temir yo'l (tilli hidli temir yo'l) |
Chiziqli qo'llanmalar (aylanib yuruvchi qo'llanmalar) |
Core qo'llaniladigan mashina asboblari turlari |
Og'ir - katta CNCning kattalashtirilgan mashinalari, CNC Zol va maydalash mashinalari, shuningdek 500 mm dan katta yoki teng bo'lgan diametri |
Yuqori - tezkor va yuqori - Verizontal ishlov berish markazlari (HMC), gorizontal ishlov berish markazlari (HMC), yuqori -} yuqori -} tezkor enjalar, yuqori darajadagi narsalar |
Kesish kuchlari talablari |
Katta kesish kuchlari (10 ga teng yoki unga teng) va avariyalardagi lahzalar bilan bardosh berish kerak |
O'rta va engil kesish uchun javob, kichik kesish kuchi (5 ga teng yoki undan kam) |
Qayta ishlash tezligi va ozuqa talablari |
Past - tezligini qayta ishlash, past tezlik talablari |
Yuqori - tezkor ishlov berish tezkor vosita o'zgarishi va yuqori em-xashak stavkalarini talab qiladi |
Ishlov materiallari va jarayonlar |
Og'ir - Mold Streel (P20, 718h) va temirning temir qismlarining o'girmoq |
Kam qayta ishlash - alyuminiy qotishma, mis va plastmassa kabi qattiqlik materiallari va aniq qismlarni qayta ishlash (masalan, mobil telefon ramkalari va avtomobil ramkalari kabi) |
Aniqlik talablari |
Tekshiruv va barqarorlikga e'tibor qarating, aniqlik chiziqli qo'llanmadan nisbatan pastroqdir |
Vaqtni aniqlash uchun juda yuqori talablar (0,002mm dan kam yoki unga teng) va joylashishni takrorlash aniqligi (0,001mmmdan kam) |
Amaldagi ishlaydigan muhit |
Qattiq ish sharoitlari, masalan, chang tarkibi va chip uchadigan sahnalarni qayta ishlash (yaxshi muhrli, chiplarni yopishtirish oson emas) |
Ralang'och komponentlarning aniqligi va hayotiga ta'sir qiladigan aralashmalardan qochish uchun nisbatan toza ishlov berish muhiti |
Qisqacha ma'lumot
Qattiq relslar va chiziqli qo'llanmalar o'rtasida tanlashning kaliti shunchaki "yuqori ishlash" ni talab qilib, ishlov berish talablariga mos keladi:
Agar talablar og'ir kesilgan, past tezlikda va yuqori qattiqlik (masalan, katta kompozitsion ishlov berish), keyin qattiq relslarni tanlang.
Agar talablar yuqori tezlikda bo'lsa, yuqori aniqlik, o'rta {{{0} {{0} {{0} {{0} {{0} {{0} {{0} {{0} {{0} -}} {{0} -}} -}
Agar talablar og'ir kesish va mayda maydalanmaning kombinatsiyasi bo'lsa (katta mog'or ishlov berish), so'ngra kompozit qo'llanmalarni ko'rib chiqing.
