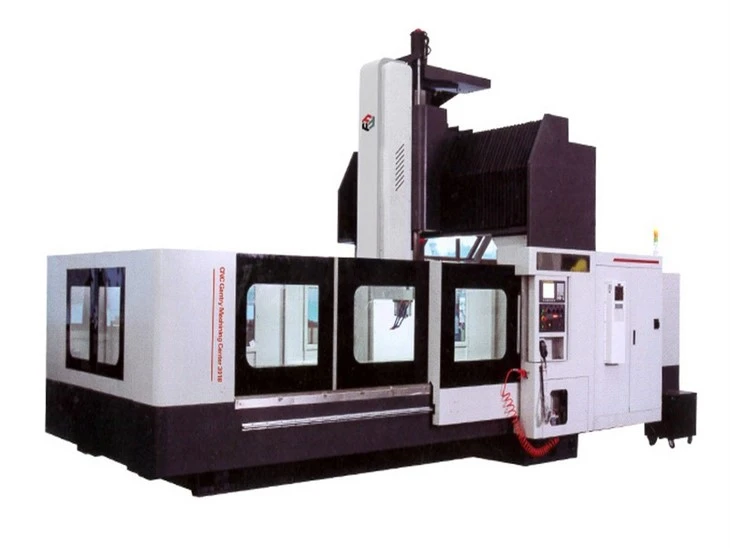

3 o'qli frezalash mashinasi
Mahsulotlar tavsifi
A 3 eksa frezalash mashinasiuch harakat o'qi bilan ishlaydigan frezalash mashinasining bir turi: X o'qi, Y o'qi va Z o'qi. Bu o‘qlar dastgohga kesuvchi asbobni uch o‘lchamda harakatlantirish va joylashtirish imkonini beradi, bu esa ishlov beriladigan qismda turli xil ishlov berish operatsiyalarini bajarish imkonini beradi.
Mahsulotlar ko'rgazmasi
Texnik spetsifikatsiya
FRT -4025
| Element | Asosiy parametr | |
| CNC operatsion tizimi | KND2000MF | |
| Ish stolining o'lchami | mm | 4000×2000 |
| Chap va o'ng zarba (X) | mm | 4000 |
| Oldinga va orqaga urish (Y) | mm | 2700 |
| Yuqoriga va pastga urish (Z) | mm | 1000 |
| Shpindel markazidan ustun qo'llanmasigacha bo'lgan masofa | mm | 260 |
| Shpindel uchidan ish stoli yuzasigacha bo'lgan masofa | mm | 170-1070 |
| Ish stolining T uyasi (Raqam/hajm/oraliq) |
mm | 8-22×150 |
| Mil konus (model/yeng diametri) | BT50/PH190 | |
| Pull stud modulidan foydalaning | P50T－1 | |
| Ish mili tezligi (rpm) | rpm | 6000 |
| X o'qi sharli vintlar xususiyatlari | mm | 80×16 |
| Y o'qi sharli vintlar xususiyatlari | mm | 63×12 |
| Z o'qi sharli vintlar xususiyatlari | mm | 63×10 |
| Mashina asboblarini joylashtirishning aniqligi (GB/T 20957.4-2007 standart) |
mm | 0.01 |
| Mashinaning takroriy joylashish aniqligi asboblar (GB/T 20957.4-2007 standart) |
mm | 0.01 |
| X/Y/Z o'qining tez siljishi | m/min | 10/12/10 |
| Kesish tezligi | m/min | 8 |
| Shpindel uzatish rejimi | Sinxron tishli kamar haydovchisi | |
| XYZ o'qi servo vosita uzatish rejimi va uzatish nisbati | X o'qi reduktor to'g'ridan-to'g'ri ulangan 1: 1; YZ to'g'ridan-to'g'ri ulangan uzatish Y o'qi 1: 1, Z o'qi 1: 1 |
|
| X, Y o'qi yo'riqnomasining texnik xususiyatlari | X o'qi to'rtta 55-o'lchovli og'ir rolikli chiziqli qo'llanmalar; Y o'qi uchta 55-o'lchovli og'ir rolikli chiziqli qo'llanma |
|
| Z o'qi yo'riqnomasining texnik xususiyatlari | To'rtburchak qattiq temir yo'l | |
| Kvadrat Ram hajmi | mm | 500×500 |
| Shpindel kuchi | KVt | 28 |
| Tavsiya etilgan servo vosita parametrlarini tanlash | N·M | 55/45/45 |
| Havo manbai oqimi | >0.5 | |
| Elektr ta'minoti talablari | 380V | |
| To'shak yostig'ining balandligi | mm | 30 |
| Ish stolining yuk ko'tarilishi | kg | 15T |
| Mashina o'lchamlari | mm | 9200×3800×3500 |
| Yengil mashinaning aniq og'irligi | kg | 52t |
STANDART KONFIGURSIYA
1, CNC boshqaruv tizimining standart funktsiyasi
2, Shpindel doimiy harorat tizimi
3, avtomatik o'chirish moslamasi
4, gidravlika tizimi
5, chiqib ketish suyuqligi birligi
6, avtomatik moylash tizimi
7, uch rangli ogohlantirish nuri
8, ishlaydigan yorug'lik
9, qo'l g'ildiragini boshqarish qutisi
10, RS-232 interfeysi
11, issiqlik almashtirgich konfiguratsiyasi
12, chiplarni olib tashlash va chip paqir
13, poydevor murvatlari va darajani sozlash prokladkalari
14, boshqaruvchi foydalanish qo'llanmasi va elektron diagrammasi
15, Mexanik xavfsizlik bo'yicha qo'llanma
16, aniq sinov jadvali
17, chayqalishdan himoya qilish va qo'lda eshik
18, mexanik sozlash asboblari to'plami
ixtiyoriy
☆CNC tizimi Simens/Mutsubishi/Fanuc/KND
☆Har bir eksa panjara qurilmasi☆Disk jurnali / zanjirli jurnal
☆Spindel markazidagi suv chiqishi 2-7MPa
☆12000-15000 mexanik mil
☆To'rt o'qli funksiya
☆To'g'ri burchakli frezalash boshi
3 eksa frezalash mashinasining xususiyatlari
Uch eksa harakati:Mashina kesish asbobini X, Y va Z yo'nalishlari bo'ylab harakatlantirishi mumkin, bu esa ishlov beriladigan qismning bir necha tomonida ishlov berish operatsiyalarini bajarishga imkon beradi.
Ko'p qirralilik:3-eksa frezalash mashinalari koʻp qirrali boʻlib, turli xil materiallar, jumladan, metallar, plastmassalar va kompozitlarni ishlay oladi.
Aniqlik:Ular ishlov beriladigan qismlarni kesish va shakllantirishda yuqori aniqlik va aniqlikni ta'minlaydi, bu ularni murakkab va murakkab qismlarni ishlab chiqarish uchun qulay qiladi.
Avtomatlashtirish:Ko'pgina zamonaviy 3-eksa frezalash mashinalari avtomatlashtirilgan va dasturlashtiriladigan operatsiyalarni amalga oshirish imkonini beruvchi kompyuterning raqamli boshqaruvi (CNC) imkoniyatlariga ega.
Kesish asboblari:Ushbu mashinalar turli xil ishlov berish operatsiyalarini bajarish uchun so'nggi tegirmonlar, yuz tegirmonlari va matkaplar kabi turli xil kesish asboblaridan foydalanishi mumkin.
Ishlash imkoniyatlari:3-eksa frezalash dastgohlarida, odatda, ishlov berish paytida ishlov beriladigan qismni mahkam ushlab turish uchun vilkalar, qisqichlar va armatura kabi turli xil ishlov berish variantlari mavjud.
3 o'qli frezalash mashinasining funktsiyalari
Yuzni frezalash:Bu kesish asbobining pastki chetidan foydalanib, ishlov beriladigan qismdagi tekis sirtlarni kesishni o'z ichiga oladi.
Periferik frezalash:Kesish vositasi turli xil profillar yoki konturlarni yaratish uchun ishlov beriladigan qismning chetidan materialni olib tashlaydi.
Burg'ulash:Mashina ishlov beriladigan qismda teshiklarni yaratish uchun burg'ulash operatsiyalarini bajarishi mumkin.
Slotting:Bu ish qismiga teshiklarni yoki kanallarni kesishni o'z ichiga oladi.
Konturlash:Mashina kesish asbobini dasturlashtirilgan yo'llar bo'ylab harakatlantirib, ishlov beriladigan qismda murakkab shakllar va konturlarni yaratishi mumkin.
Cho'ntak:Bu funktsiya cho'ntaklar yoki chuqurchalar yaratish uchun ishlov beriladigan qismning ma'lum bir hududidan materialni olib tashlashni o'z ichiga oladi.
Gravür:Mashina ishlov beriladigan qism yuzasiga matn yoki naqshlarni o'yib qo'yishi mumkin.
Qaragan:Mashina Z o'qiga perpendikulyar tekis yuzalarni yaratishi mumkin.
Umuman olganda, 3-eksa frezalash mashinalari moslashuvchanligi, aniqligi va keng assortimentdagi materiallar va ilovalarni boshqarish qobiliyati tufayli prototiplash, ishlab chiqarishga ishlov berish va maxsus qismlarni yaratish uchun turli sohalarda keng qo'llaniladi. Kengaytirilgan operatsiyalar va moslashuvchanlikni oshirish uchun 4-eksa va 5-eksa mashinalari kabi yuqori oʻqli frezalash mashinalari ham mavjud.
